EP工程塑料自潤滑軸承
-
EPG工程塑料軸承
中高載荷下的應用能手。作為纖維增強和潤滑的完美結合材料,可在130度下廣泛被應用。
1:連續使用溫度:-40℃~+130℃;
2:適合中高荷載,通用性好;
3:適合干運行、免維護;
4:適用于不同軸材料;
5:用于旋轉、擺動運動;
6:抗灰塵能力強。
軸承技術材料屬性表產品尺寸表下載

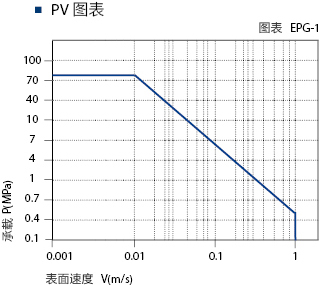

EPG系列軸承最大運行PV值為0.5N/mm2*m/s;由此決定軸承所承受的載荷與速度成反比,詳情查閱圖表EPG-1。

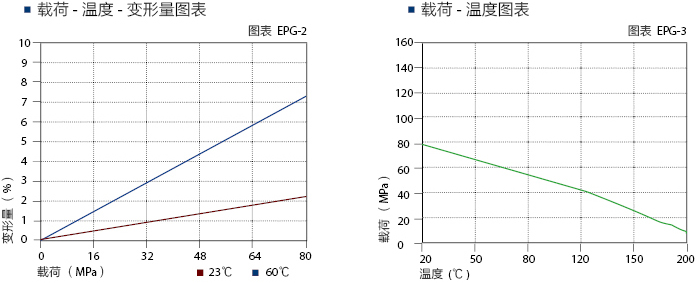

EPG系列軸承可承受最大靜載荷為80Mpa,在此載荷下軸承的最大壓縮變形量參考圖表EPG-2; 軸承實際工作載荷小于80Mpa,載荷還受到運行速度以及溫度的影響,速度越快(Vmax:1.0m/s)會導致摩擦溫度上升,而溫度上升(Tmax: 130℃)會導致軸承的承載能力逐漸減弱,載荷隨軸承工作溫度變化情況參考圖表EPG-3。

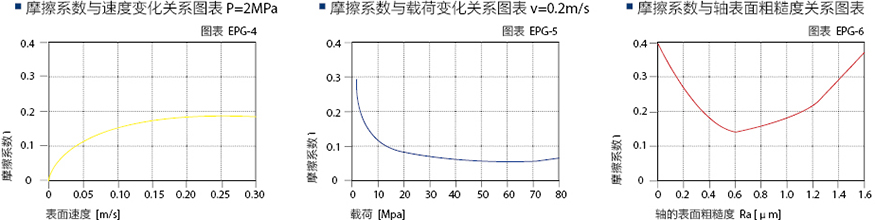

滑動軸承的摩擦系數與軸承的載荷、運行速度以及軸材料表面粗糙度都息息相關;EPG軸承的摩擦系數隨著載荷的增加而降低(圖表EPG-5),隨著運行速度的增加而升高(圖表EPG-4);這就表明EPG軸承適合用于高載低速的應用場合;而軸表面粗糙度越光滑或者越粗糙都會導致軸承的摩擦系數增加,EPG推薦的表面粗糙度是在Ra0.5~Ra0.8(圖表EPG-6);
EPG | 干運行 | 油脂 | 油 | 水 |
摩擦系數μ | 0.08~0.18 | 0.09 | 0.04 | 0.04 |

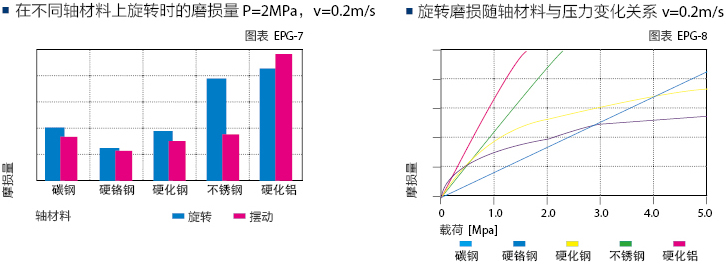

通過軸承在不同軸上的測試表明EPG低載時在碳鋼軸和硬鉻軸運行性能最好(見圖表EPG-7和圖表EPG-8);當然,隨著軸承承受載荷的增加,對軸硬度要求也越高;較軟的軸容易先產生磨損,導致軸承磨損也隨之加大。當軸承的載荷超過2MPa時,軸承的磨損會隨著軸硬度的增加而隨之減少。 圖表EPG-8表明EPG在擺動運動下的效果要好于旋轉運動,在同等的工況條件下擺動運動下的磨損要小于旋轉運動,特別是在高載荷下這種趨勢就越明顯。
EPG塑料軸承能抵抗弱堿、弱酸以及各類潤滑油的腐蝕。

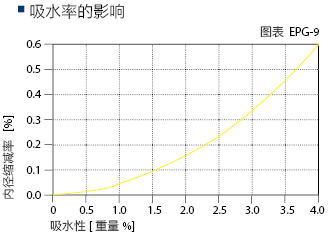

在標準大氣壓中,EPG塑料軸承的吸水率為0.7%,浸泡水中最大平衡率為4.0%;由于此吸水率的特性,我們必須考慮此軸承的應用環境。
EPG長久暴露在紫外線下顏色基本不會改變。材料性能基本都不會發生改變。
EPG系列軸承配合公差
直徑mm2 | 壓裝后公差E10 | 安裝孔徑H7 | 配合軸徑h9 |
>0~3 | +0.014~+0.054 | 0~+0.010 | 0~-0.025 |
>3~6 | +0.020~+0.068 | 0~+0.012 | 0~-0.030 |
>6~10 | +0.025~+0.083 | 0~+0.015 | 0~-0.036 |
>10~18 | +0.032~+0.102 | 0~+0.018 | 0~-0.043 |
>18~30 | +0.040~+0.124 | 0~+0.021 | 0~-0.052 |
>30~50 | +0.050~+0.150 | 0~+0.025 | 0~-0.062 |
>50~80 | +0.060~+0.180 | 0~+0.030 | 0~-0.074 |
>80~120 | +0.072~+0.212 | 0~+0.035 | 0~-0.087 |
>120~180 | +0.085~+0.245 | 0~+0.040 | 0~-0.100 |
材料屬性表
材料屬性表 | |||
一般性能 | 單位 | EPG | 測試方法 |
密度 | g/cm3 | 1.46 | |
顏色 | 深灰色 | ||
23℃/ 50%時最大吸水率RH | [%重量] | 0.7 | DIN 53495 |
最大吸水率RH | [%重量] | <4 | |
對鋼軸的滑動的摩擦系數 | μ | 0.08-0.18 | |
最大PV值(干運行) | MPa?m/s | 0.5 | |
機械性能 | |||
彈性模量 | MPa | 7,800 | DIN 53457 |
20℃時的抗拉強度 | MPa | 200 | DIN 53452 |
抗壓強度 | MPa | 80 | |
可允許的表面最大靜壓強(20℃) | MPa | 80 | |
邵氏D硬度 | 112 | DIN 53505 | |
物理和熱性能 | |||
連續運行時的最高溫度[℃] | ℃ | +130 | |
短暫運動時的最高溫度[℃] | ℃ | +220 | |
最低運行溫度 | ℃ | -40 | |
導熱性 | W/m?K | 0.25 | ASTM C 177 |
熱膨脹系數(23℃) | K | 9 | DIN 53752 |
導電性能K-1?10-5 | |||
體積電阻率 | Ωcm | >1013 | DIN IEC 93 |
表面電阻 | Ω | >1011 | DIN 53482 |
