EP工程塑料自潤滑軸承
-

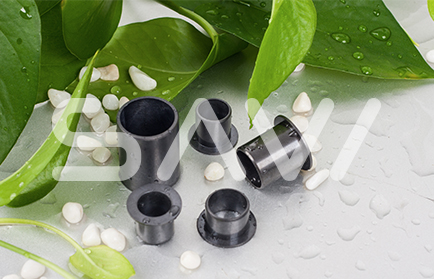

EPH 工程塑料軸承
高溫和良好的化學抗性材料??稍?00度下連續使用,也適合用于潮濕壞境甚至化學液體中。硬質軸材料與之配合使用較好。
1:連續使用溫度:-40℃~+200℃;
2:適合多數中高載荷場合;
3:適合干運行,免維護;?
4:良好的化學抗性;?
5:適合潮濕環境中使用。
軸承技術材料屬性表產品尺寸表下載

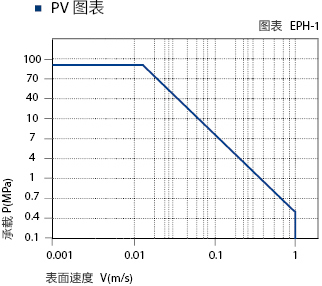

EPH系列軸承最大運行PV值為1.4N/mm2*m/s;由此決定軸承所承受的載荷與速度成反比,詳情查閱圖表EPH-1。

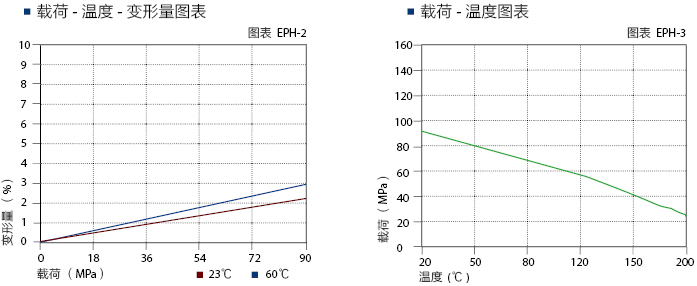

EPH系列軸承可承受最大靜載荷為90Mpa,在此載荷下軸承的最大壓縮變形量參考圖表EPH-2; 軸承實際工作載荷小于90Mpa,載荷還受到運行速度以及溫度的影響,速度越快(Vmax: 1.0m/s)會導致摩擦溫度上升,而溫度上升(Tmax: 200℃)會導致軸承的承載能力逐漸減弱,載荷隨軸承工作溫度變化情況參考圖表EPH-3。

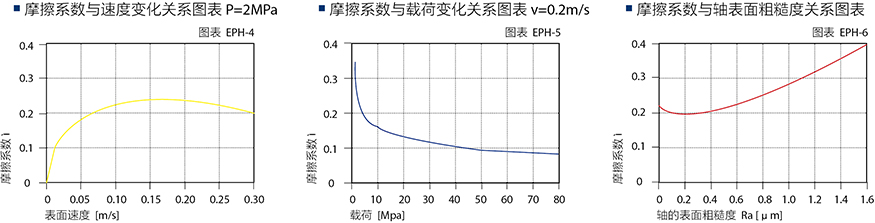

圖表EPH-4表明EPH軸承在載荷保持不變時旋轉下的摩擦系數會隨著速度的增加而略有減低;圖表EPH-5表明EPH軸承在速度保持不變時旋轉下的摩擦系數會隨著載荷的增加而逐步降低,特別是在載荷小于30Mpa的情況下。圖表EPH-6表明EPH軸承的對磨軸粗糙度在Ra0.1~0.4um時摩擦系數幾乎沒有變化,但當軸表面粗糙度大于Ra0.4時摩擦系數會快速上升;我們推薦使用軸的粗糙度為Ra0.1~0.4um。
EPH | 干運行 | 油脂 | 油 | 水 |
摩擦系數μ | 0.07~0.20 | 0.09 | 0.04 | 0.04 |

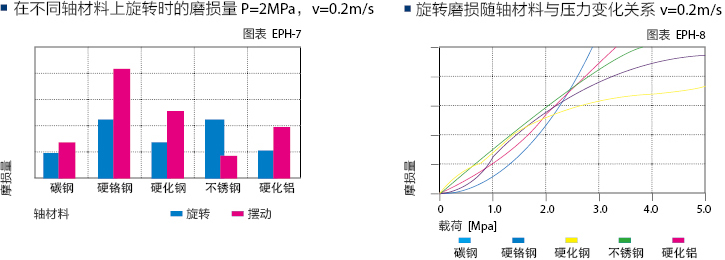

圖表EPH-7表明EPH軸承在低載荷旋轉運動時適合大多數軸材料,而在高載旋轉下硬化鋼軸表現尤為突出(見圖表EPH-7);圖表EPH-8顯示EPH軸承在采用不銹鋼軸擺動運動下較為合適,而在旋轉運動中碳鋼軸和硬化鋼軸效果比較好。
EPH塑料軸承具有良好的化學抗性,能抵抗絕大多數酸堿。

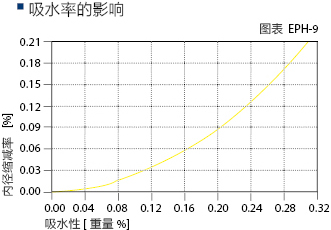

在標準大氣壓中,EPH 塑料軸承的吸水率極低為0.1%,浸泡水中最大平衡率為0.3%;因此材料不會吸水而發生性能和尺寸變化,適合用于潮濕環境甚至水下。
EPH長久暴露在紫外線下材料表面會發生蛻變,抗塔強度會下降。
EPH系列軸承配合公差
直徑mm2 | 壓裝后公差E10 | 安裝孔徑H7 | 配合軸徑h9 |
>0~3 | +0.014~+0.054 | 0~+0.010 | 0~-0.025 |
>3~6 | +0.020~+0.068 | 0~+0.012 | 0~-0.030 |
>6~10 | +0.025~+0.083 | 0~+0.015 | 0~-0.036 |
>10~18 | +0.032~+0.102 | 0~+0.018 | 0~-0.043 |
>18~30 | +0.040~+0.124 | 0~+0.021 | 0~-0.052 |
>30~50 | +0.050~+0.150 | 0~+0.025 | 0~-0.062 |
>50~80 | +0.060~+0.180 | 0~+0.030 | 0~-0.074 |
>80~120 | +0.072~+0.212 | 0~+0.035 | 0~-0.087 |
>120~180 | +0.085~+0.245 | 0~+0.040 | 0~-0.100 |
材料屬性表
材料屬性表 | |||
一般性能 | 單位 | EPH | 測試方法 |
密度 | g/cm3 | 1.65 | |
顏色 | 灰色 | ||
23℃/ 50%時最大吸水率RH | [%重量] | 0.1 | DIN 53495 |
最大吸水率RH | [%重量] | <3 | |
對鋼軸的滑動的摩擦系數 | μ | 0.07-0.20 | |
最大PV值(干運行) | MPa?m/s | 1.37 | |
機械性能 | |||
彈性模量 | MPa | 12,500 | DIN 53457 |
20℃時的抗拉強度 | MPa | 175 | DIN 53452 |
抗壓強度 | MPa | 81 | |
可允許的表面最大靜壓強(20℃) | MPa | 90 | |
邵氏D硬度 | 87 | DIN 53505 | |
物理和熱性能 | |||
連續運行時的最高溫度[℃] | ℃ | +200 | |
短暫運動時的最高溫度[℃] | ℃ | +240 | |
最低運行溫度 | ℃ | -40 | |
導熱性 | W/m?K | 0.6 | ASTM C 177 |
熱膨脹系數(23℃) | K | 4 | DIN 53752 |
導電性能K-1?10-5 | |||
體積電阻率 | Ωcm | >104 | DIN IEC 93 |
表面電阻 | Ω | >105 | DIN 53482 |
