EP工程塑料自潤滑軸承
-
EPJ 工程塑料軸承
低摩擦系數和高耐磨性完美結合。旋轉、直線和擺動應用中耐磨性和摩擦系數幾乎保持一致。對軸材料硬度要求較低。不適合極高載荷。
1:連續使用溫度:-50℃~+90℃;
2:適合干運行、免維護;
3:不同軸材料磨損很小;
4:較低的摩擦系數;
5:適用于軟軸;
6:吸水性較低。
軸承技術材料屬性表產品尺寸表下載

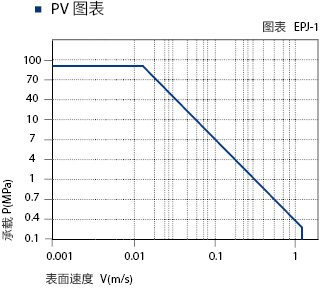

EPJ系列軸承最大運行PV值為0.4N/mm2*m/s;由此決定軸承所承受的載荷與速度成反比,詳情查閱圖表EPJ-1。

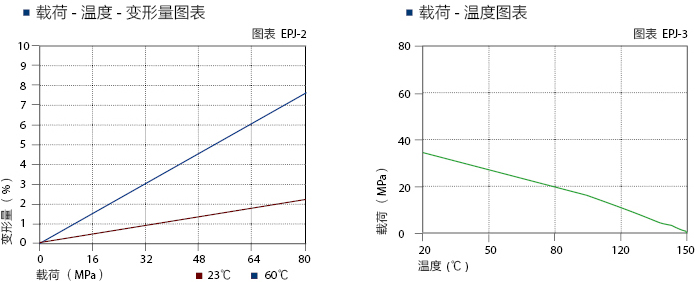

EPJ系列軸承可承受最大靜載荷為35Mpa,在此載荷下軸承的最大壓縮變形量參考圖表EPJ-2; 軸承實際工作載荷小于35Mpa,載荷還受到運行速度以及溫度的影響,速度越快(Vmax: 1.5m/s)會導致摩擦溫度上升,而溫度上升(Tmax: 90℃)會導致軸承的承載能力逐漸減弱,載荷隨軸承工作溫度變化情況參考圖表EPJ-3。

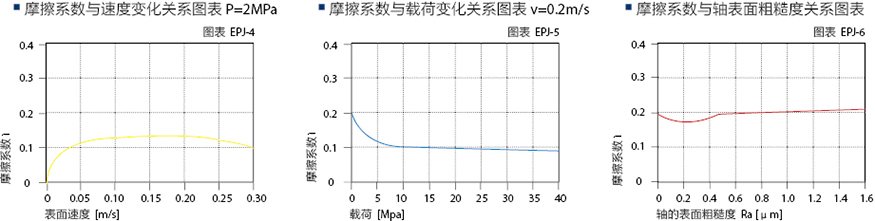

圖表EPJ-4表明EPJ軸承的摩擦系數在載荷一定隨著運行速度的變化率比較少; 圖表EPJ-5在運動速度一定摩擦系數在載荷小于10Mpa時變化率較大,而在載荷大于10Mpa是變化率也逐漸減小;圖表EPJ-6表明EPJ軸材料的粗糙度越大摩擦系數也隨之越大,但當粗糙度大于Ra0.5時摩擦系數也趨于平穩;此軸承適合用于軸粗糙度為Ra=0.1~0.4um。
EPH | 干運行 | 油脂 | 油 | 水 |
摩擦系數μ | 0.05~0.15 | 0.09 | 0.04 | 0.04 |

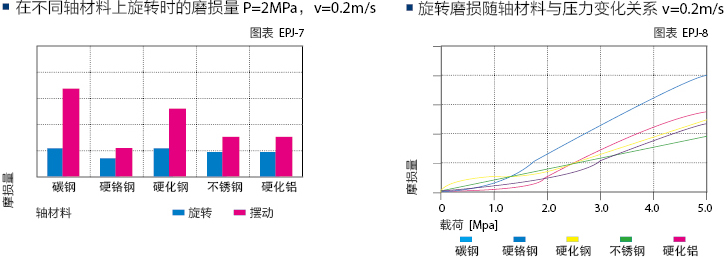

圖表EPJ-7是EPJ軸承在不同軸上運行磨損測試結果;圖表EPJ-8表明當EPJ在載荷低于2Mpa下運行時適合不同的軸材料,但在硬鉻軸上的摩擦磨損最小;當載荷繼續增大時,此軸承在不銹鋼軸的耐磨性能尤為突出。圖表EPJ-8表明EPJ軸承比較適合用于旋轉運動,但無論是在旋轉運動還是擺動運動此軸承在硬鉻軸上的運用效果是最好的。
EPJ塑料軸承能抵抗弱堿、弱酸以及各類潤滑油的腐蝕。

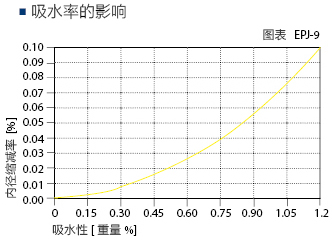

在標準大氣壓中,EPJ 塑料軸承的吸水率極低為0.2%,浸泡水中最大平衡率為1.2%;由于其具有低吸水率的特性,故此軸承可以用于一般潮濕環境中。
EPJ長久暴露在紫外線下顏色基本不會發生改變。材料的硬度,抗壓強度和耐磨性能都不會改變。
EPJ 系列軸承配合公差
直徑mm2 | 壓裝后公差E10 | 安裝孔徑H7 | 配合軸徑h9 |
>0~3 | +0.014~+0.054 | 0~+0.010 | 0~-0.025 |
>3~6 | +0.020~+0.068 | 0~+0.012 | 0~-0.030 |
>6~10 | +0.025~+0.083 | 0~+0.015 | 0~-0.036 |
>10~18 | +0.032~+0.102 | 0~+0.018 | 0~-0.043 |
>18~30 | +0.040~+0.124 | 0~+0.021 | 0~-0.052 |
>30~50 | +0.050~+0.150 | 0~+0.025 | 0~-0.062 |
>50~80 | +0.060~+0.180 | 0~+0.030 | 0~-0.074 |
>80~120 | +0.072~+0.212 | 0~+0.035 | 0~-0.087 |
>120~180 | +0.085~+0.245 | 0~+0.040 | 0~-0.100 |
材料屬性表
材料屬性表 | |||
一般性能 | 單位 | EPJ | 測試方法 |
密度 | g/cm3 | 1.49 | |
顏色 | 黃色 | ||
23℃/ 50%時最大吸水率RH | [%重量] | 0.3 | DIN 53495 |
最大吸水率RH | [%重量] | <1.3 | |
對鋼軸的滑動的摩擦系數 | μ | 00.06-0.18 | |
最大PV值(干運行) | MPa?m/s | 0.34 | |
機械性能 | |||
彈性模量 | MPa | 2,400 | DIN 53457 |
20℃時的抗拉強度 | MPa | 73 | DIN 53452 |
抗壓強度 | MPa | 60 | |
可允許的表面最大靜壓強(20℃) | MPa | 35 | |
邵氏D硬度 | 74 | DIN 53505 | |
物理和熱性能 | |||
連續運行時的最高溫度[℃] | ℃ | +90 | |
短暫運動時的最高溫度[℃] | ℃ | +120 | |
最低運行溫度 | ℃ | -50 | |
導熱性 | W/m?K | 0.25 | ASTM C 177 |
熱膨脹系數(23℃) | K | 10 | DIN 53752 |
導電性能K-1?10-5 | |||
體積電阻率 | Ωcm | >1013 | DIN IEC 93 |
表面電阻 | Ω | >1012 | DIN 53482 |
