爱妺妺国产av网站,伊人精品久久久大香线蕉,护士的小嫩嫩好紧好爽,人禽无码视频在线观看

EP工程塑料自潤滑軸承

EPS 工程塑料軸承 高速低成本解決方案。耐溫260度下幾乎能抵抗所有的化學(xué)液體腐蝕。不適合極高載荷。壞境溫度高于135度需考慮額外限位裝置。
1：連續(xù)使用溫度：-200℃~+260℃；
2：適合干運行、免維護；
3：低摩擦系數(shù)要求；
4：適合輕載高速運動；
5：高化學(xué)抗性；
6：適合在液體運行。

軸承技術(shù)材料屬性表產(chǎn)品尺寸表下載

軸承PV值

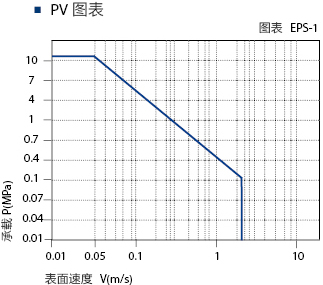

EPS系列軸承最大運行PV值為0.3N/mm2*m/s;由此決 定軸承所承受的載荷與速度成反比，詳細(xì)查閱圖表EPS-1。

軸承的載荷、速度、溫度

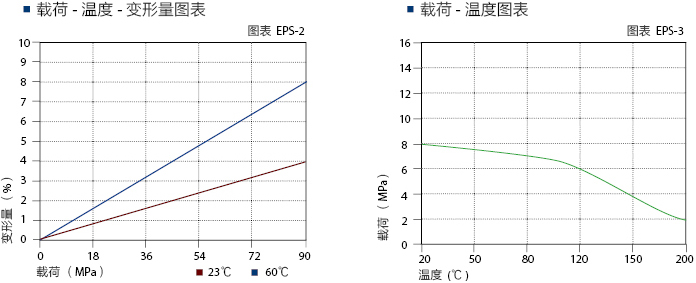

EPS系列軸承可承受最大靜載荷為8Mpa，在此載 荷下軸承的最大壓縮變形量參考圖表EPS，軸承實際 工作載荷略小于8Mpa，載荷還受到運行速度以及溫度的影 響，速度越快(Vmax: 2.Om/s)會導(dǎo)致摩擦溫度上升，而溫 度上升(Tmax: 260℃)會導(dǎo)致軸承的承載能力逐漸減弱， 載荷隨軸承工作溫度變化情況參考圖表EPS-3。

摩擦系數(shù)

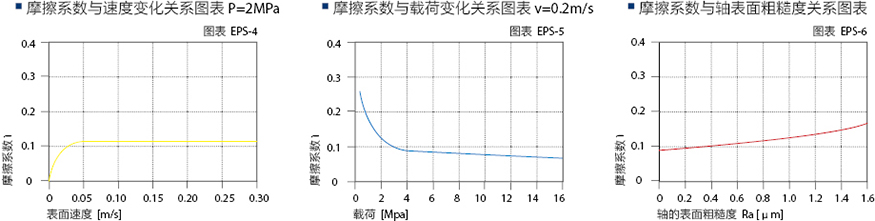

通常情況下，塑料軸承隨著速度的增加，它的耐磨性能和 摩擦系數(shù)都會下降，但EPS軸承由于高速產(chǎn)生的變 化影響相對較?。ㄒ妶DEPS-4與圖EPS-5）；根據(jù)圖 EPS-6顯示EPS軸承的摩擦系數(shù)還會受到對磨軸 表面粗糙度的影響而發(fā)生變化，我們推薦此軸承使用軸表 面粗糙度值為Ra0.2 - 0.5um。

EPH 干運行 油脂 油 水
摩擦系數(shù)μ 0.03~0.15 0.09 0.04 0.04
磨損與軸材料

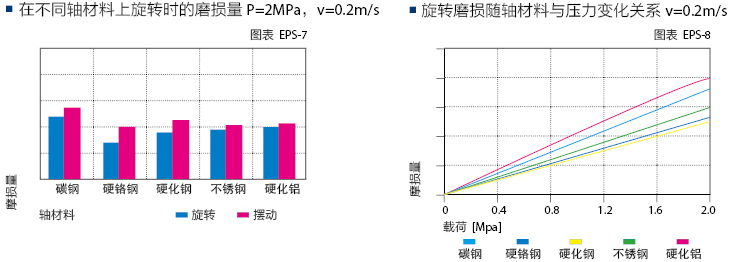

軸材料對軸承的磨損有很大影響，但EPS軸承適合幾 乎所有的軸材料；通過圖EPS-8可以看出當(dāng)使用硬鉻鋼軸 或硬化鋼軸時EPS軸承的磨損特性都非常出色。圖 EPS-7顯示EPS軸承更適合用于旋轉(zhuǎn)運動場合。

化學(xué)抗性

EPS塑料軸承具有極好的化學(xué)抗性，能抵抗?jié)舛? 65%的強酸。

吸水性

在標(biāo)準(zhǔn)大氣壓中，EPS塑料軸承的吸水率極低小于 0.1%，浸泡水中最大平衡吸水率小于0.1%；因此材料不會 吸水而發(fā)生性能和尺寸變化，適合用于潮濕環(huán)境和水下。

抗UV性能

EPS長久暴露在紫外線下材料性能不會發(fā)生變化。

軸承安裝

EPS 系列軸承配合公差

直徑mm2 壓裝后公差E10 安裝孔徑H7 配合軸徑h9
＞0~3 +0.014~+0.054 0~+0.010 0~-0.025
＞3~6 +0.020~+0.068 0~+0.012 0~-0.030
＞6~10 +0.025~+0.083 0~+0.015 0~-0.036
＞10~18 +0.032~+0.102 0~+0.018 0~-0.043
＞18~30 +0.040~+0.124 0~+0.021 0~-0.052
＞30~50 +0.050~+0.150 0~+0.025 0~-0.062
＞50~80 +0.060~+0.180 0~+0.030 0~-0.074
材料屬性表
一般性能 單位 EPS 測試方法
密度 g/cm3 1.24
顏色   米黃色
23℃/ 50%時最大吸水率RH [%重量] 2.02 DIN 53495
最大吸水率RH [%重量] ＜0.1
對鋼軸的滑動的摩擦系數(shù) μ 0.05-0.15
最大PV值（干運行） MPa?m/s 0.4
機械性能
彈性模量 MPa 830 DIN 53457
20℃時的抗拉強度 MPa 18 DIN 53452
抗壓強度 MPa 10
可允許的表面最大靜壓強（20℃） MPa 10
邵氏D硬度   73 DIN 53505
物理和熱性能
連續(xù)運行時的最高溫度[℃] ℃ +260
短暫運動時的最高溫度[℃] ℃ +310
最低運行溫度 ℃ -200
導(dǎo)熱性 W/m?K 0.24 ASTM C 177
熱膨脹系數(shù)（23℃） K 12 DIN 53752
導(dǎo)電性能K-1?10-5
體積電阻率 Ωcm ＞1015 DIN IEC 93
表面電阻 Ω ＞1015 DIN 53482

+ 更多產(chǎn)品

EPT
通用型軸承

通用型最強的塑料軸承，可以滿足工作溫度80以下的大部分的工作場合，出色的耐磨性能和價格的經(jīng)濟型是設(shè)計師的首選材料。

READ MORE >>

EPG
高載型軸承

中高載荷下的應(yīng)用能手。作為纖維增強和潤滑的完美結(jié)合材料，可在130度下廣泛被應(yīng)用。

READ MORE >>

EPH
耐腐蝕型軸承

高溫和良好的化學(xué)抗性材料?？稍?00度下連續(xù)使用，也適合用于潮濕壞境甚至化學(xué)液體中。硬質(zhì)軸材料與之配合使用較好。

READ MORE >>

EPX
耐高溫型軸承

高溫250度自潤滑材料。高化學(xué)抗性可被用于多數(shù)腐蝕性液體中。高承載能力，一般用于高溫或高化學(xué)腐蝕場合。

READ MORE >>

EPJ
高速型軸承

低摩擦系數(shù)和高耐磨性完美結(jié)合。旋轉(zhuǎn)、直線和擺動應(yīng)用中耐磨性和摩擦系數(shù)幾乎保持一致。對軸材料硬度要求較低。不適合極高載荷。

READ MORE >>

EPS
四氟改性軸承

高速低成本解決方案。耐溫260度下幾乎能抵抗所有的化學(xué)液體腐蝕。不適合極高載荷。壞境溫度高于135度需考慮額外限位裝置。

READ MORE >>
