雙金屬固體卷制軸承

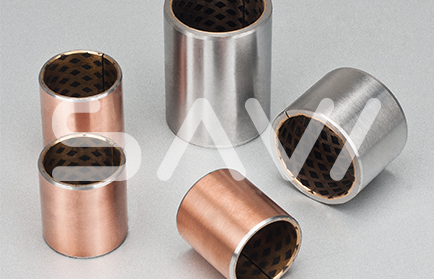

- FB08G雙金屬固體卷制軸承 FB08G固體潤滑軸承,是以雙金屬材料為基體,合金層埋入特殊固體潤滑劑制作而成的新穎薄壁固體潤滑軸承。由于采用高強度承載的合金材料作基體,理想的填充材料為耐磨劑,合理的菱形塊狀潤滑設計,潤滑面積達25%以上,因此,能發揮良好的潤滑性和抗磨耗性能。產品已應用于汽車變速齒輪箱、發電機、升降機、起重機及冶金機械等行業。
技術參數FB09G材料結構產品的優點標準襯套公差產品尺寸表下載
技術參數
最大承載 | |
靜承載 | 120 N/mm2 |
動承載 | 40 N/mm2 |
最高線速度 | 2.5m/s |
最大PV | 2.8 N/mm2*m/s |
抗拉強度 | 450 N/mm2 |
硬度 | HB>110 |
延伸率 | 40% |
使用溫度 | -100℃~+200℃ |
摩擦系數 | 0.08~0.25 |
導熱系數 | 58W(m*k)-1 |
熱膨脹系數 | 18.5*10-6K-1 |
- 采用高密度青銅卷制成形或球形油袋、油穴特殊合成內部表面以減少磨損延長使用時間并且很好的做到防腐功能。
產品的優點
1. 節約大量銅材、節省車制銅套工時:
2. 與車制軸套、滾動軸承相比其重量輕、成本低;
3. 可在摩擦面加工出各種有穴、有坑、儲存一定油脂,延長加油的時間是銅套的5倍;
4. 極高的承載能力,特別是適用于粗糙的摩擦面;
可供產品:直套、止推墊片、翻邊襯套、軸瓦、滑板、鋼套組合件。
標準襯套公差
標準直徑 Standard Dia. |
襯套外徑尺寸 O.D.Size | 相配座孔 Housing Bore |
襯套內徑尺寸 I.D.Size |
相配軸徑 Matching Shaft Diameter |
10~18 | +0.065 +0.030 | +0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
18~30 | +0.075 +0.035 | +0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
30~50 | +0.085 +0.045 | +0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
50~80 | +0.100 +0.055 | +0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
80~120 | +0.120 +0.070 | +0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
120~180 | +0.170 +0.100 | +0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
180~250 | +0.210 +0.130 | +0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
250~315 | +0.260 +0.170 | +0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
