產品介紹

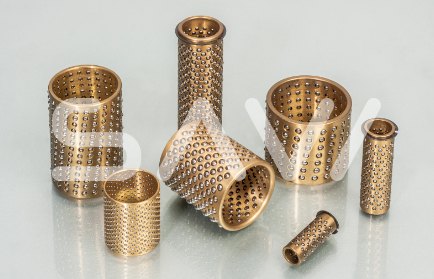

FZH銅基保持架采用純銅(紫銅)加入錫或鉛的青銅合金材料。耐磨且化學性穩定，具有耐腐蝕、硬度大、色澤光亮等特點。

應用領域

工程機械：底盤行走機構支重輪軸套、拖帶輪軸套、張緊輪軸套；
汽車行業：平衡軸襯套、鋼板銷襯套、轉向節主肖軸套、連桿軸套、氣門搖臂軸套、凸輪軸軸套、差速器軸套、變速箱軸套、內燃機主軸瓦、止推墊片；
以及柱塞泵側片，齒輪泵側片等。

優點與用途

傳統的具有相對運動的孔與軸是有一定間隙的，并孔與軸之間運動磨擦系數較大，使用鋼球保持圈后，使軸與孔不直接接觸，而是通過中間微量過盈的鋼球，因而運動精度高，滾動摩擦代替動摩擦，滾動靈活，摩擦系數小，使用壽命長，在既有轉動、又有移動的場合，用無油或加油的軸套與軸相配合，雖然能滿足，但運動精度較低，用滾動軸承，只能滿足軸相對轉動的場合，而鋼球保持圈，則上述二個條件均得到滿足，目前已廣泛應用于冷沖模滾動模架、高精度機床、機床附件以及要求高精度軸向或軸徑向同時運動場合。

相配零件的要求

1.導套：材料GCrl5、YB9，熱處理，硬度HRC62~66，技術條件按GB/T12446與軸配合應具有0.01-0.02徑向過盈量，表面粗糙度為0.05
2.軸：材料GCrl5、YB9，熱處理，硬度HRC62~66，技術條件按GB/T12446，軸的公差采用h5，表面粗糙度為0.05
3.測量：用通用的測量手段（氣動量儀、外徑干分尺、內徑千分表等）測量軸導套和鋼球的尺寸偏差值，即可求出配合后的過盈量，即Ymax=dmax+2d'-DmIn，要求過盈量為0.01-0.02mm
